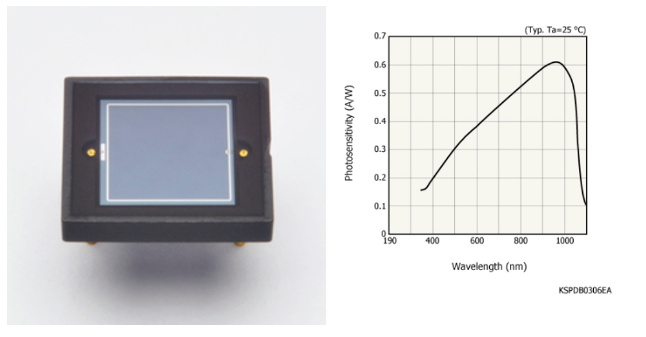

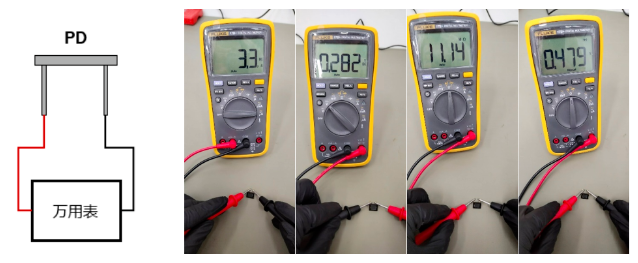

萬用表測試結果如下：

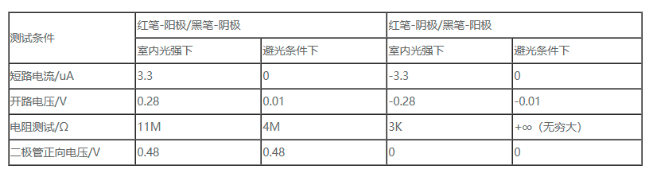

測試結果如下：

• 通過這些數據可辨別，光電二極管的陰陽極；

• 隨著入射光強變大，正向電阻越大，反向電阻越小；
• 二極管的正向電壓不隨光強改變。

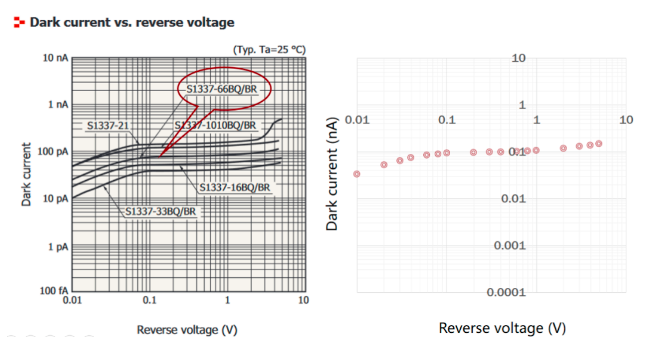

暗電流測試

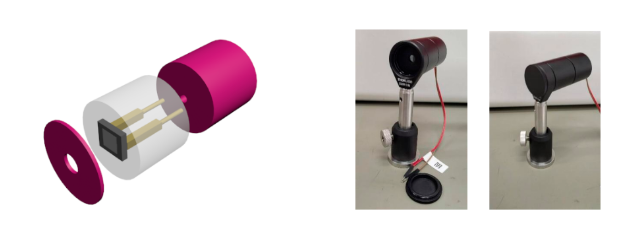

為了測試方便起見，對S1337進行避光封裝，如圖所示：

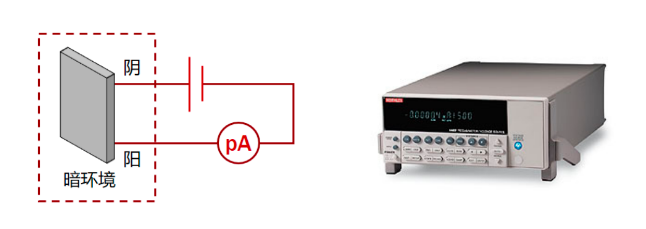

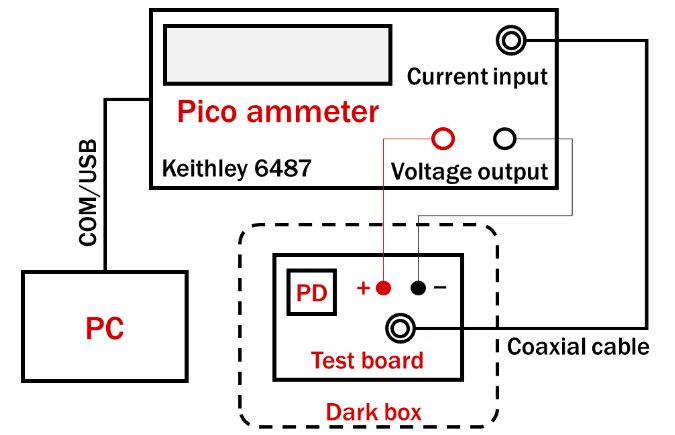

測試示意圖如下：

光靈敏度測試

光靈敏度是光電流與特定波長入射光輻射能通量的比值，單位：A/W。

測量光靈敏度的關鍵點在于需要知道入射光的絕對功率，這里我們使用的是光功率計（newport 918D）。以532 nm波長為例，測試在532 nm波長下的光靈敏度，使用的光源為532 nm激光器（新產業 BH80177）。

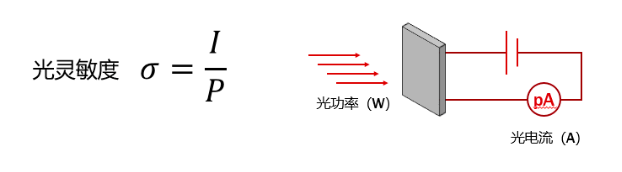

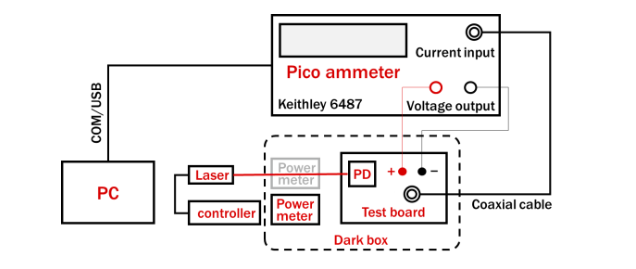

通過光纖連接激光器出口，另一端正對光功率計探頭光敏面，注意出射光斑要小于感光面，通過光功率計測量激光器輸出功率，相同條件下，測量光電二極管輸出電流大小，即可得到光靈敏度值。測試示意圖如下：

在532 nm的波長下，S1337-BR系列的光靈敏度典型值為0.33 A/W，實測結果為0.32 A/W，同產品手冊數據吻合。

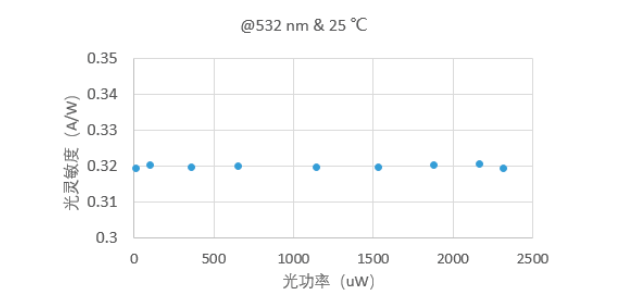

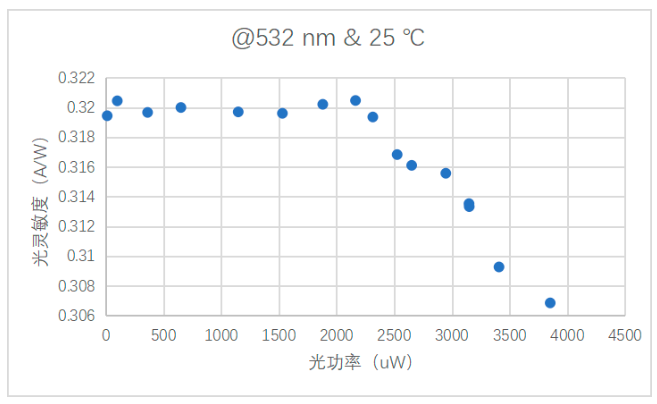

給定不同的激光功率，在光電二極管輸出飽和前，光靈敏度不隨光強變化，測試數據如下：

在不飽和的情況下，給定相同光強，通過改變光電二極管的反向偏壓值0至5 V，輸出光電流不變，光靈敏度不隨偏壓變化。

線性上限測試

光電二極管在沒有偏置電壓的條件下，線性偏離5%，上限約為4 mW，對應的光電流約為1.28 mA。
