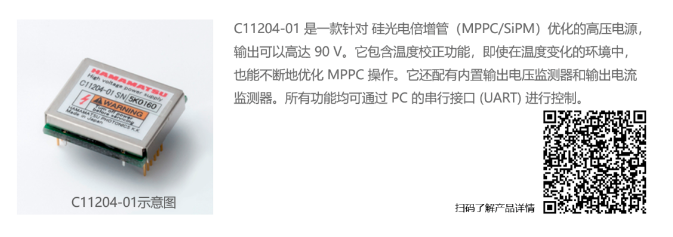

濱松MPPC電源C11204-01自帶溫度偏壓補償功能（點擊了解詳情），非常適合用于MPPC的供電。

為了方便客戶測試該電源及快速評測MPPC，濱松中國工程師們利用本土化實驗室資源有針對性地開發了電源控制板及配套上位機軟件，該電路板只需通過USB轉type-C線連接電腦即可實現供電和通信，通過上位機軟件來設置相應電壓值，如有相關需求可聯系我們的銷售同事進行試用。如有測試需求，可以在評論區留言“測試”，小編會第一時間與您聯系。

接下來為您介紹控制電路板和上位機控制軟件的詳細操作步驟，如果有任何未詳盡之處，可以在評論區進行留言，期待您的反饋。

使用方法分為硬件以及軟件兩個部分，先為您介紹硬件的使用方法。

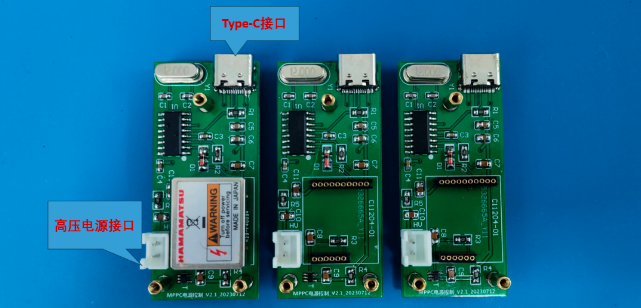

• 將C11204-01插入MPPC電源控制板，只需使用USB轉type-C線連接電腦，控制軟件可對輸出電壓進行設置，左下角輸出高壓；

• MPPC電源控制板尺寸為24 mm*54 mm，上面有3個M2的六角銅柱便于安裝；

• MPPC電源控制板安裝了溫度傳感器，可實時讀取環境溫度，并對MPPC進行溫度補償。

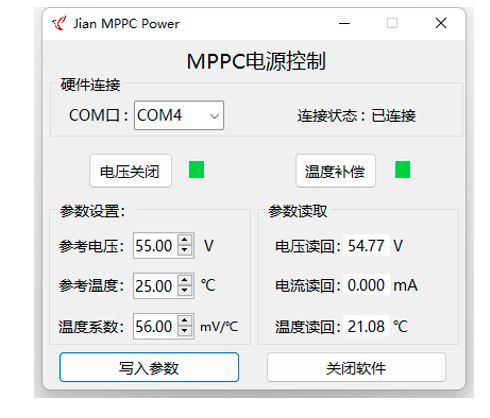

• 連接電腦后，選擇COM口，連接狀態會顯示：已連接；

• 電壓可選擇電壓輸出/電壓關閉，溫度補償可選擇關閉補償/溫度補償；

• 參數設置可設置參考電壓，參考溫度，溫度系數值，并點擊寫入參數進行設置；

• 參數讀取包括電壓讀回，電流讀回，和溫度讀回，使用結束后點擊關閉軟件即可；

• 電壓讀回即為實際輸出電壓值，如打開溫度補償使能開關后，電壓讀回如下：




• 電流讀回即為MPPC的電流功耗，通常在μA量級，不超過2 mA；

• 溫度讀回即為板載的溫度傳感器的實時環境溫度；

• 注意：由于插上電腦后會立即上電成功，因此高壓會默認輸出，注意防護；

• 注意：高壓輸出為上次關閉時設置的電壓值，因此，上電前先用萬用表確認輸出電壓值，再連接MPPC進行供電。

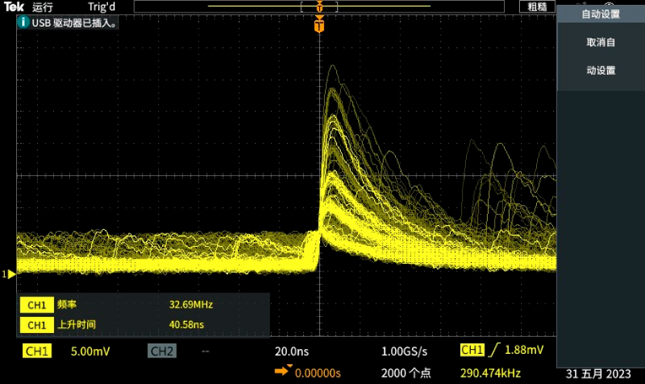

供電案例
