緊湊型矢量光場生成系統

Model: CVOFG-100

1，概述

矢量光場可廣泛應用于光學捕獲和操縱、表面等離子體、光學加工、焦場工程、量子信息處理、超分辨率顯微成像、光通信等方面。上海瞬渺光電近期推出的Model：CVOFG-100是一款基于反射型液晶空間光調制器的便攜式、緊湊型多功能矢量光場發生器，可以生成任意復雜光束。

2，功能特征

Model：CVOFG-100可以完全控制逐像素級的所有空間自由度（相位、振幅、偏振比、橢偏率），既可以獨立地調制矢量光場的每個單一自由度，也可以針對光束的所有自由度進行綜合調制，與目前常用的方法相比，具有很好的靈活性及功能的全面性。該系統更加緊湊、集成化，可應用于光學微加工、光學納米制造、表面等離子體激發、光學微操作、光學成像等應用領域。

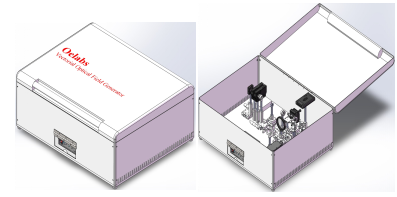

                      圖1 緊湊型矢量光場生成系統

技術特征：

采用4K高分辨率SLM

矢量光場單自由度調制

綜合調制所有的4個自由度，也可以選擇調制其中的2~3個自由度

鋁合金箱體，緊湊尺寸：750x604x329mm

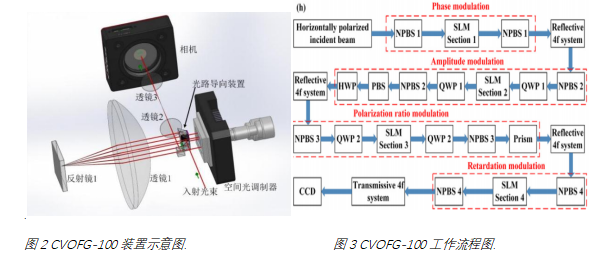

元件組成：

4K GAEA空間光調制器、3維組合位移臺1個、激光器和準直器各1個、反射鏡3個、偏振片1個

1個反射式4f系統:

透鏡和反射鏡各1個、3維組合位移臺1個、精密位移臺1個

1個透射式4f系統:

透鏡2個、可調光闌1個、精密位移臺2個、三維組合位移臺1個

分束器模塊：

直角棱鏡1個、1/2 波片1片、1/4 波片2片、偏振分束器1個、非偏振分束器4個，三維組合位移臺1個

CCD相機、線偏振片和1/4波片各1個

精密位移臺1個

步進電機旋轉安裝座2個

2.1 光學參數：

空間光調制器：4160x2464 GAEA-2（PLUTO-2.1可選）

波長：420-650nm/650-1100nm/1400-1700nm等

調制像素精度：3.74um (6.4um/8um）

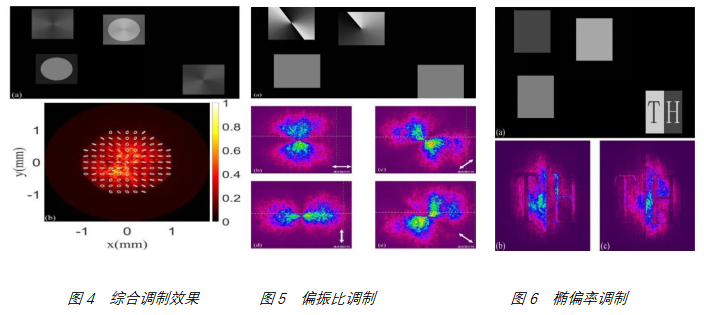

調制幅度：相位（0~2π），振幅（1：6），偏振比（0-2π），橢偏率（-π/2-π/2）

2.2 可移動性特點

僅一個光學面包板就可以承載整個系統，鋁合金箱體設計（750x604x329mm），結構緊湊，功能完備，非常適合于安裝到各種實驗系統里。

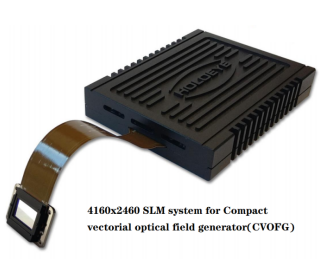

2.3  4160x2464 GAEA-2空間光調制器

4160x2464 GAEA-2空間光調制器

研究人員可能希望在多個實驗中使用SLM。緊湊型矢量光場發生器的設計就考慮到了這一點。用戶可以簡單地從Model：CVOFG-100系統中卸下它，并將其添加到任何其他光學設置中。

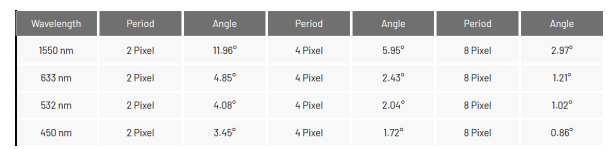

4160x2464 GAEA-2空間光調制器指標

Resolution: 4160 x 2464  Active Area：15.56x9.22mm  Pixel Pitch: 3.74um Fill Factor: 90%

Max. Spatial Resolution：133.5 lp/mm   Addressing： 8 Bit (256 Grey Levels)

軟件特點：

 GAEA 4K 純相位調制器設備可以使用顯卡的標準 HDMI 接口像外接顯示器一樣簡單地尋址。無需額外的軟件或專用硬件即可操作 SLM。

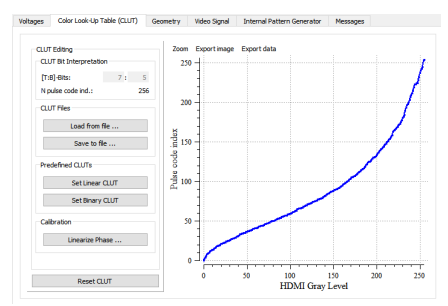

該設備隨附基于 GUI（圖形用戶界面）的配置管理器軟件。Configuration Manager 可用于通過應用新的伽馬曲線或其他數字驅動方案來更改幾何設置、亮度、對比度和電光響應。USB接口用于這些高級校準。

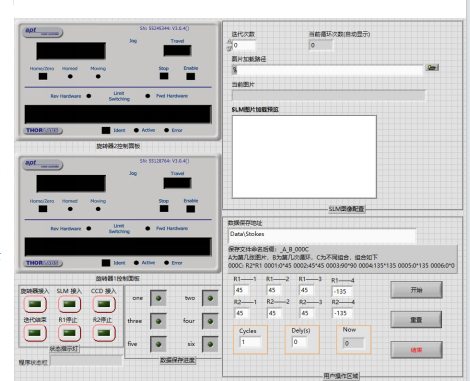

緊湊型矢量光場生成系統還提供多自由度光場調控系統閉環控制軟件，可根據客戶需要將相位圖加載到SLM上，同時自動控制四分之一波片和偏振片的旋轉，采集不同旋轉角度組合下CCD上接收到的光強數據，以對生成的矢量光場進行表征。提供用于設計灰度圖的MATLAB示例程序

語言：National Instruments LabVIEW? 8.6 and later

MathWorks MATLAB? R2009b and later

訂貨信息：

CVOFG-100-XX-YY （XX: AA or BB or CC ）(YY: TT or HH or HHC)

AA: SLM選用GAEA-2,  3.74um，4160x2464的SLM

BB: SLM選用Pluto-2.1,  8um，1920x1080的SLM

CC: SLM選用LETO-3,   6.4um，1920x1080的SLM

TT: 光學面包板開放結構

HH：鋁合金結構（750x604x329mm）

HHC: 自定義需要調控的參數，優化鋁合金結構

例如：采購CVOFG-100, 內置GAEA-2 空間光調制器,選用光學面包板開放結構，part no:CVOFG-100-AA-TT

定制化設計：

如果需要用于光學捕獲和操縱，顯微成像，光學加工等特定應用的緊湊型光場發生器，我們可以按照客戶要求定制光場發生器的調控參數個數。
