在直流或低頻電路中，我們通?？蓪Ь€視為“理想連接”，只需關注電阻、電壓和電流。然而，當信號的上升沿快至納秒甚至皮秒級別時，這一思維便不再適用。

此時，信號在導線中的傳播，本質上是電磁波沿傳輸線傳播的過程，其速度是有限的（通常為光速的50%～70%）。這時，線纜不再只是“一根線”，而是一個必須嚴肅對待的傳輸線系統。理解該系統的一個關鍵，便是其特性阻抗。

先明確一點：特性阻抗不是線的電阻，而是“行進中的電磁波看到的等效阻抗”。 您可以將其理解為信號在傳輸線中前進時所遇到的“路況”或“摩擦力”。

那么，這個關鍵的“路況”由什么決定呢？

對于一條同軸電纜，其特性阻抗并非隨意設定，而是由其固有的物理結構“鎖死”的——主要取決于內、外導體的半徑比例，以及兩者之間絕緣介質的材料。這就好比一條水管的水流特性（阻抗）由其直徑和內壁光滑度決定一樣，是天生固有的屬性。

那么，為什么偏偏是50歐姆？這并非物理定律，而是一次精妙的工程選擇。

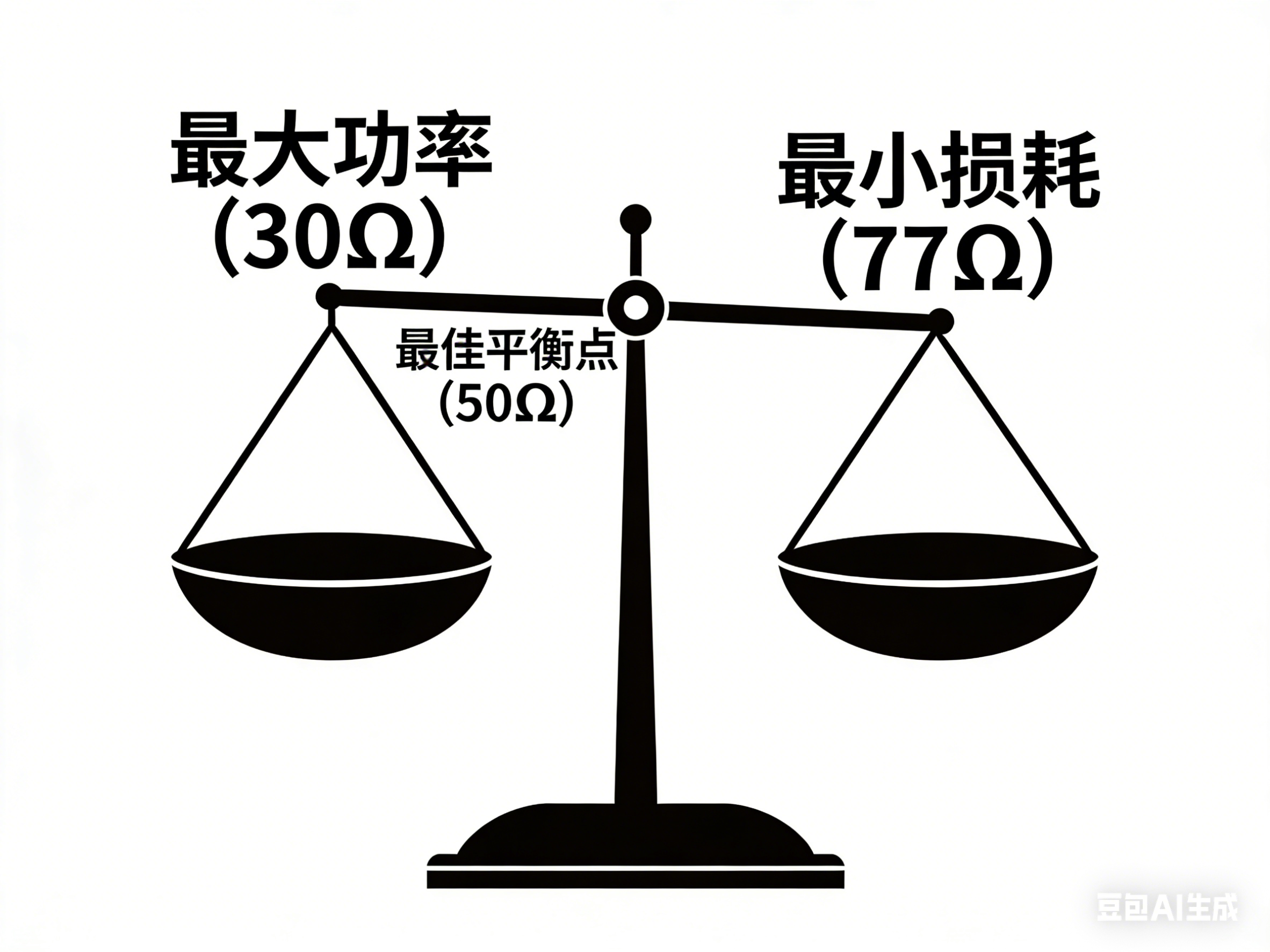

研究發現，若追求線纜的最大功率傳輸能力，最優阻抗約為30歐姆；若追求最小的信號傳輸損耗，最優阻抗則約為77歐姆。而50歐姆，恰恰是這兩者之間的一個最佳平衡點。它在功率容量、信號損耗、機械尺寸與制造成本之間取得了極佳的權衡，因此被廣泛采納為行業標準。

當高速信號在特性阻抗為50歐姆的線纜中傳輸時，如果末端的負載阻抗（如示波器輸入阻抗）不等于50歐姆，就會發生信號反射。

這部分反射回來的能量會與原始信號疊加，從而引發一系列問題：波形畸變、過沖、欠沖，以及典型的“振鈴”現象 。這些效應會導致幅度測量不準、上升沿拉長、時序判斷錯誤，在高速和射頻測試中是絕對不可接受的。

因此，一個理想的測試系統要求：信號源輸出阻抗、傳輸線特性阻抗和負載阻抗三者均為50歐姆。這樣，信號能量才能被完全吸收，避免反射，從而獲得最干凈、最穩定的波形。這也是為什么示波器通常提供50Ω輸入模式，射頻系統普遍采用50Ω終端匹配的根本原因。

濱松的許多高速光電探測器（如PIN、MCP-PMT等），其輸出是上升沿極快的電脈沖，本質上是高速射頻信號源。若測試系統阻抗不匹配，將無法真實反映探測器性能。

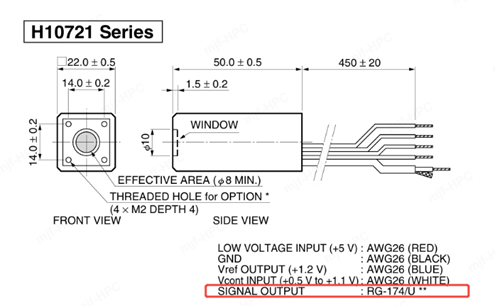

具體操作建議如下：以常見的H10721系列為例，其原配線纜為RG-174/U同軸電纜，特性阻抗為50歐姆。請注意，濱松模塊提供的信號線纜往往是裸露的，需要您根據后端設備接口（如BNC先這樣，再這樣，信號線纜就連接好了），自行焊接或選用阻抗為50歐姆的同軸轉接器。確保從探測器到測量設備的整個鏈路都保持50歐姆阻抗，是獲得準確結果的關鍵。
