現代先進封裝集成了多芯片堆疊、硅通孔（TSV）、微凸點（Micro-bump）等極細微結構，其檢測難點主要體現在：

• 缺陷隱匿化：空洞、分層、微裂紋等關鍵缺陷往往深埋于多層材料內部，令傳統光學手段難以觸達。
• 材料穿透需求：需在不損傷敏感電路的前提下，實現對硅基底、陶瓷及聚合物等多種不透明材料的深度穿透成像。
• 精度與產能的平衡：既需捕捉微米級細微缺陷，又需滿足量產環境下大面積、高通量的快速掃描需求。
• 界面狀態可視化：銅-銅（Cu-Cu）鍵合界面的質量、介質層粘接的均勻性等，直接決定了器件的電性能與長期可靠性。

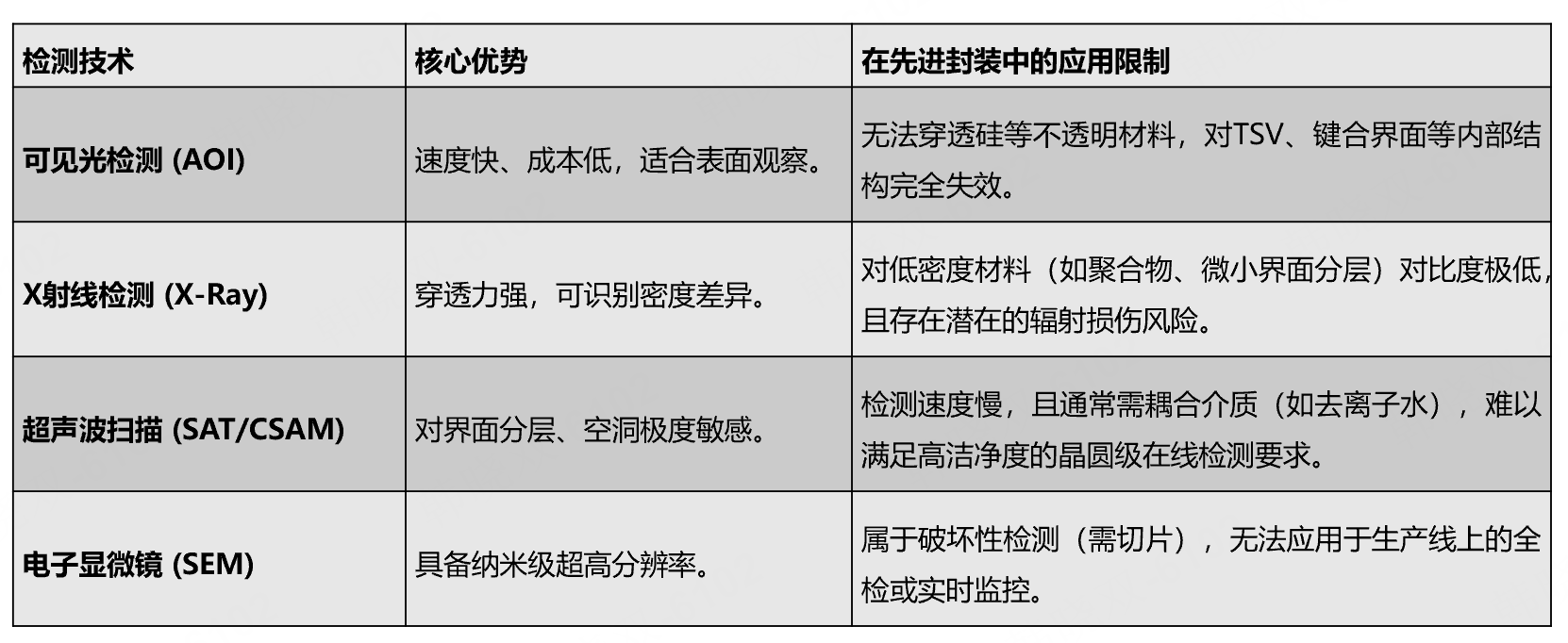

短波紅外（SWIR）通常指波長在900 nm-1700 nm的電磁波，基于獨特的物理特性，SWIR正成為先進封裝檢測的變革性利器：

• 卓越的硅穿透能力：硅材料在SWIR波段具有良好的透光性，允許光子穿透基板，實現對背面金屬層、TSV及鍵合界面的非破壞性視覺檢測。
• 高對比度材料區分：銅、硅、氧化物及聚合物在SWIR波段的光學特征差異顯著，能夠清晰勾勒出微米級的內部缺陷輪廓。
• 無損非接觸檢測：作為非電離輻射成像，SWIR對器件無物理或電學損傷，完美適配在線（In-line）及在片（On-wafer）檢測場景。
• 高效全場掃描：配合高靈敏度銦鎵砷（InGaAs）相機，可實現高速、大畫幅成像，從而嚴絲合縫地嵌入量產節拍。

• 混合鍵合（Hybrid Bonding）質量評估：直接觀測銅凸點對齊度與介質層鍵合完整性，識別微空洞及污染，為工藝調優提供即時反饋。

• TSV與硅內互連可視化：穿透硅襯底監控TSV填充質量及內部裂紋，評估3D堆疊結構的機械穩定性。

• 背面工藝（Backside Processing）監控：指在減薄、背面金屬化工藝后，對劃痕、殘余應力及層間套刻精度進行的非破壞性檢查。

• 鍵合能量（Bonding Energy）定量分析：在W2W（晶圓對晶圓）場景下，利用

• 高精度紅外對準：在鍵合過程中，利用SWIR實現亞微米級的跨材料層對準，顯著提升封裝良率。

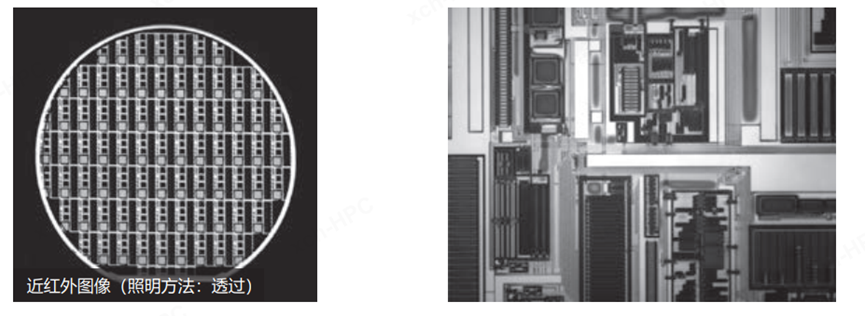

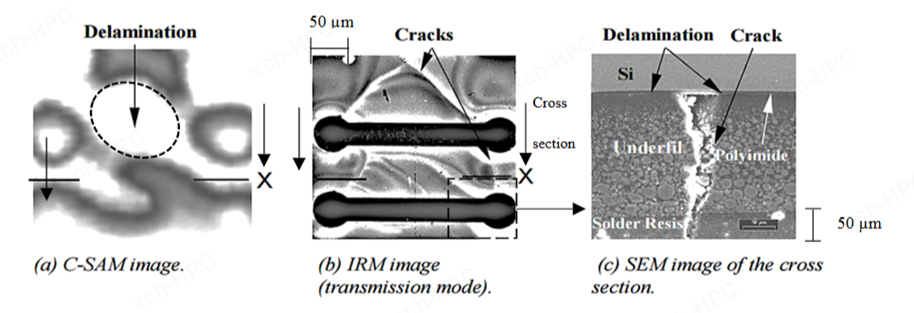

圖2 近紅外成像效果圖

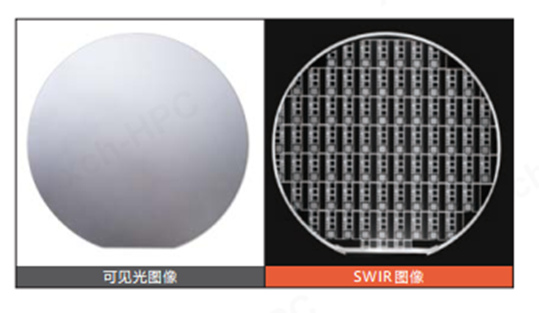

圖3 空間光 vs SWIR成像效果

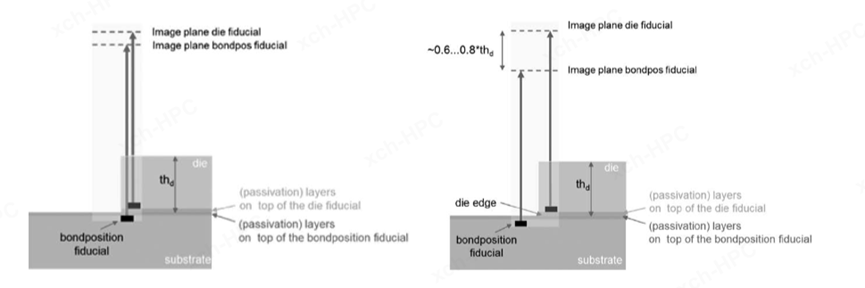

圖4 近紅外成像對準原理

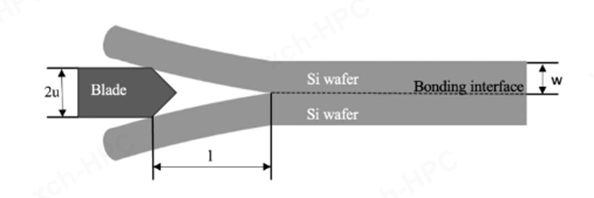

圖5 晶圓鍵合界面結合強度的測試方法示意圖（雙懸臂梁DCB實驗）

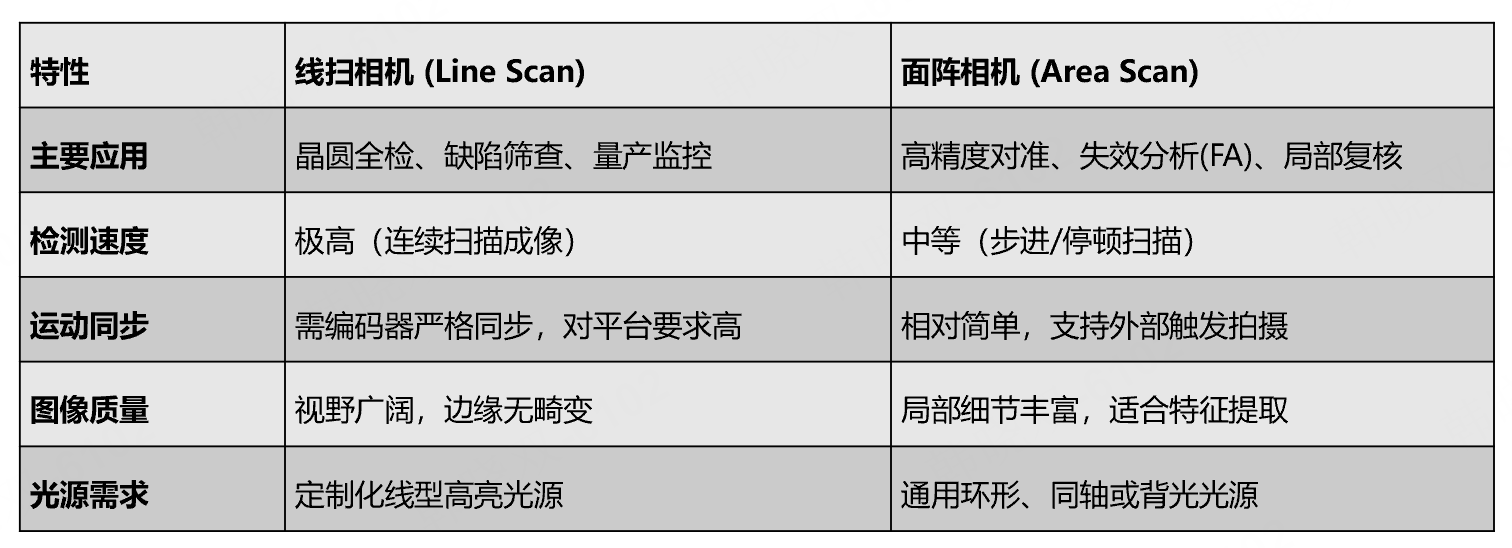

在實際部署中，選擇何種成像模式往往取決于檢測環節在生產流片中的定位。

1. 線掃相機：作為量產全檢的“競速者”，線掃相機通過與晶圓間的連續相對運動成像，專為追求極致效率的量產環境而生。

• 工藝契合度：完美適配12寸晶圓的全表面缺陷篩查。在減薄、拋光后，能以極高通量捕捉深埋內部的微裂紋與異物。

• 技術優勢：

• 吞吐量（Throughput）最大化：消除頻繁的“啟-?！钡却?，實現近乎實時的在線檢測。

• 圖像一致性：能有效規避大面積成像時的邊緣畸變，實現無縫的圖像拼接，從而利于算法進行全局比對。

• 核心挑戰：對運動平臺的同步精度（Jitter）及線光源的均勻性有極嚴苛要求。

2. 面陣相機：精微對準與復核的“定格者”，面陣相機通過瞬時曝光捕捉高分辨率局部特征，更傾向于靜態或準靜態下的精密分析。

• 工藝契合度：專注于混合鍵合中的亞微米級紅外對準（Alignment），以及對缺陷點的二次高倍率復檢。

• 技術優勢：

• 靜態分辨率極限：配合高倍率顯微系統，能清晰呈現銅柱連接或TSV填充的細微細節。

• 系統集成簡易：光學調試與照明方案更具普適性，適合部署在空間受限或運動路徑復雜的設備內部。

• 核心挑戰：大面積掃描時，頻繁的“步進-掃描”循環會顯著犧牲產能（UPH）。

若您的目標是“全量篩查、提升良率與UPH”，線掃系統是確保產線節奏不中斷的最優解；若您的目標是“極致對準、工藝調優”，則面陣系統在精度與穩定性方面更勝一籌。

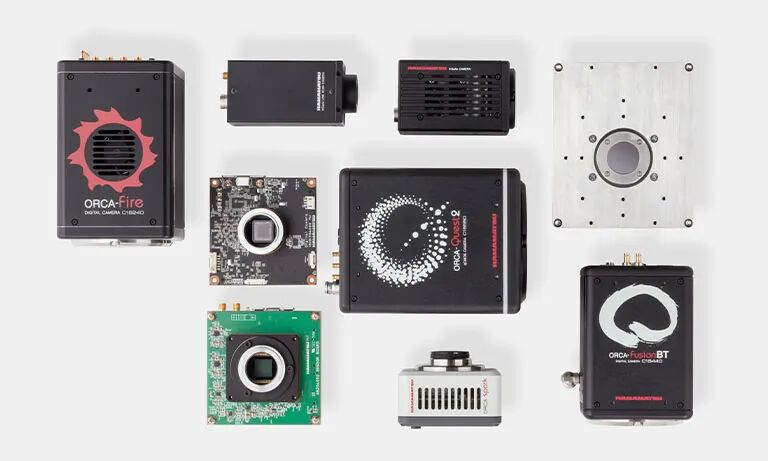

圖6 濱松SWIR相機產品

除了深度的技術分享，我們還為您準備了一份特別的見面禮。歡迎掃描下方二維碼提前報名，屆時親臨展臺完成簽到，即可參與溫馨的現場打卡活動。 輕松一步，您就能將濱松定制精美冰箱貼帶回家，并在活動結束后獲取完整的濱松中國SEMICON CHINA 2026樣本資料庫。
