光電產業是將光子學、電子學、信息學技術相融合的高新技術產業，是圍繞光信號產生、傳輸、處理和接收等環節，開展各類零件、組件、設備制造及應用市場商業行為活動的總和。光電行業雖是一個新興產業，但已呈現出生機勃勃的發展態勢，產值指標一路扶搖直上。據數據，2019年光電行業總體規模已超過1.5萬億元，預計全球光電市場仍會持續以兩位數的速度增長。正是這種快速增長的產業發展速度，吸引了眾人的眼球，帶動了世界各國光電相關產業的發展。

光電產業市場龐大，其中的細分市場小則百億，大則近萬億。相關細分產業包括：光電器件、半導體照明產業、平板顯示產業、光伏產業、紅外及微光夜視產業、光機電一體化設備等。

日立科學儀器豐富產品線為光電產業提供各種解決方案

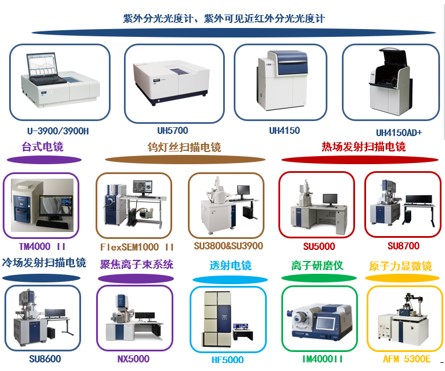

日立科學儀器（北京）有限公司具有豐富的產品線，可幫助用戶攻克光電領域的各項課題，為光電行業提供豐富的解決方案。面向光電行業，其分析儀器產品線及電鏡產品線可提供紫外分光光度計、臺式電鏡、鎢燈絲掃描電鏡、熱場發射掃描電鏡、冷場發射掃描電鏡、聚焦離子束系統、透射電鏡、離子研磨儀、原子力顯微鏡、白光干涉儀等儀器技術及對應完備的光電行業解決方案。以下按細分行業對部分解決方案案例進行列舉，以饗讀者：

光電器件產業：日立提供分光光度計、電鏡解決方案列舉

光電核心器件產品主要包括激光器、探測器、光學元件、傳感器、濾光片等。據數據，2018年全球核心器件市場的總收入約2800億美元，復合年增長率約為7.6%。其中亞洲市場貢獻了絕大部分市場份額，特別是中國市場的高增長。日立電鏡、分光光度計等可以為光電核心器件提供全面的光電表征解決方案。

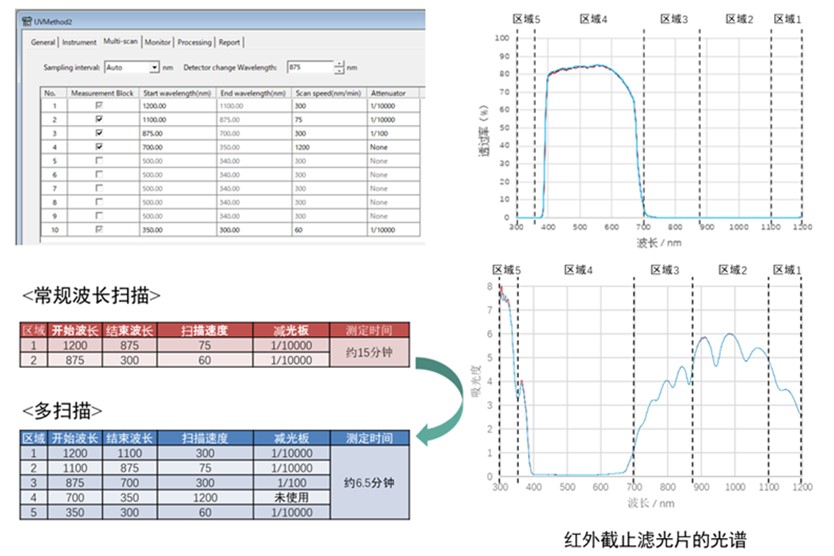

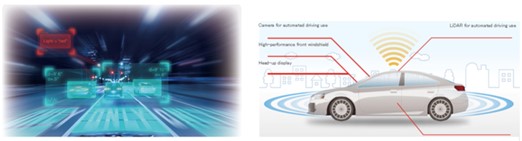

解決方案案例1：近紅外型光學元件光學性能測試。憑借紫外?可見?近紅外區寬的測光范圍，非常適合評價近紅外型光學元件，如自動駕駛等的傳感設備LiDAR等光學元件及智能手機攝像頭的濾光片、人臉識別濾光片等。

對應產品型號： 紫外可見近紅外分光光度計UH4150AD+（測光范圍：紫外可見區8Abs、近紅外區7Abs）

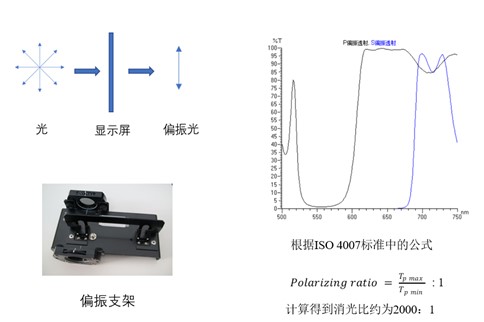

解決方案案例2：顯示屏等偏振材料的偏振度和消光比測試。

對應產品型號： 紫外可見分光光度計U-3900系列、紫外可見近紅外分光光度計UH4150系列和UH5700

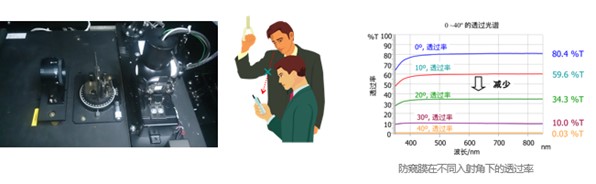

解決方案案例3：防窺膜在不同入射角下偏振透過率測試。

對應產品型號： 紫外可見近紅外分光光度計UH4150系列

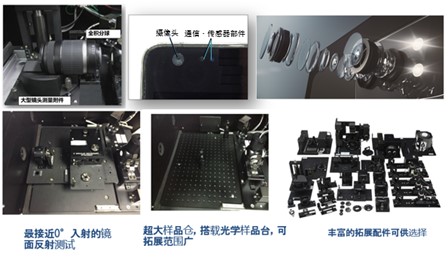

解決方案案例4：VR和 AR眼鏡、相機鏡頭、攝像頭等多種光學元件、傳感器部件光學測試。

對應產品型號： 紫外可見近紅外分光光度計UH4150系列

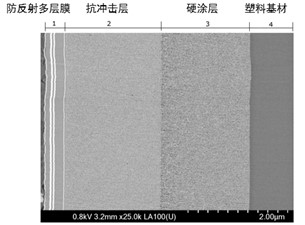

解決方案案例5：鏡頭光學涂層結構分析。冷場電鏡優異的低電壓成像能力，可以觀察光學涂層的多層結構。

對應產品型號： 冷場掃描電鏡SU8600

半導體照明產業：日立提供電鏡、干涉儀解決方案列舉

半導體照明通常是指把電能轉換為光能的半導體器件LED及其應用產品。LED(Light Emitting Diode，發光二極管)是利用半導體P-N結在正向導通時少數載流子和多數載流子復合釋放出的過剩能量引起光子發射的冷光發光組件。日立電鏡、干涉儀等可以為LED、半導體材料等提供全面表征解決方案。

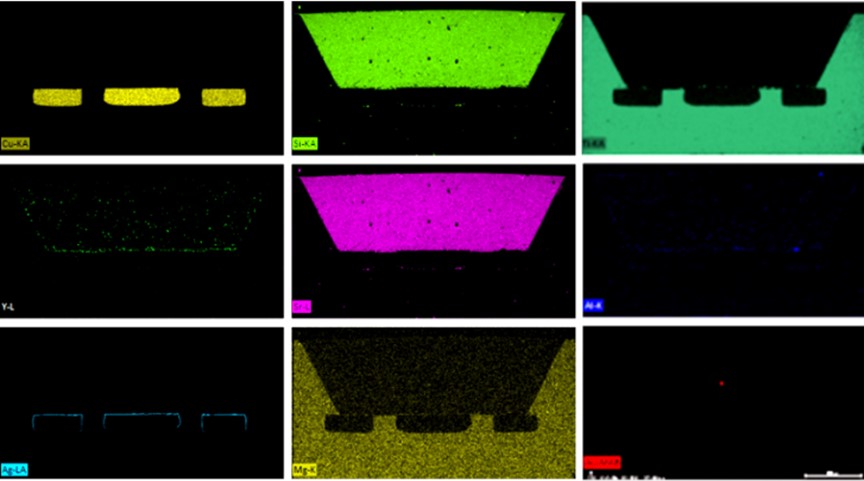

解決方案案例1：通過電鏡中的能譜可以分析LED內部結構（封裝樹脂，反射材料，金線和電極等）

對應產品型號：鎢燈絲掃描電鏡SU3800；離子研磨儀IM4000II（加工LED樣品截面）

解決方案案例2：LED發光層位置分析。通過BSE圖像可以觀察金線及鍍層的分布情況，通過UVD-CL成像模式可以看到發光層的位置。

對應產品型號：鎢燈絲掃描電鏡SU3900；離子研磨儀IM4000II（加工LED樣品截面）

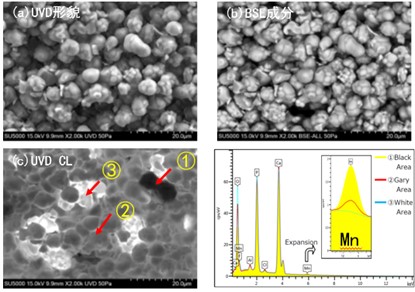

解決方案案例4：表征熒光粉的二維分布，通過UVD-CL成像模式可以區分熒光粉中的發光材料（圖c ③所示），通過能譜可以分析發光材料的元素。

對應產品型號：熱場掃描電鏡SU5000

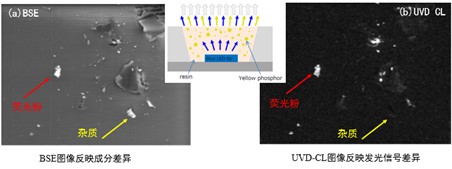

解決方案案例5：白光LED是由藍光發光片和熒光粉組成，熒光粉可以將藍光發光片發出的部分藍光轉換成黃光，最終黃光和藍光共同組成白光。通過UVD-CL成像模式可以觀察到樹脂中的熒光粉分布。

對應產品型號：熱場掃描電鏡SU5000

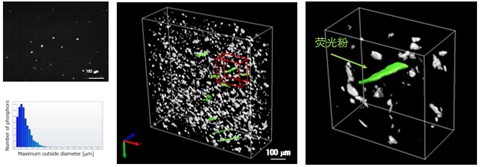

解決方案案例6：表征熒光粉的三維分布，SU5000配合超薄切片機可以對樣品進行連續切片并拍照，實現三維重構。利用UVD的CL圖像，可以分析熒光材料（綠色）的三維空間分布情況。

對應產品型號：熱場掃描電鏡SU5000

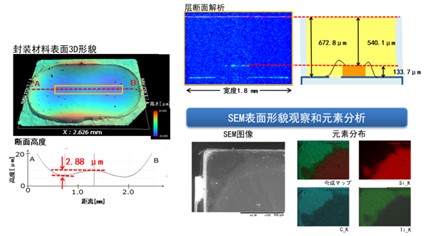

解決方案案例7： LED三維形貌觀察和成分分析。通過VS1800可以測量LED顆粒的表面3D形貌，利用多層膜測量功能可以無損觀察LED內部的電極位置。結合電鏡可以觀察形貌和元素分布。

對應產品型號：白光干涉儀VS1800

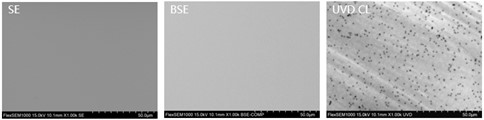

解決方案案例8：半導體材料晶體缺陷分析。SE和BSE信號均無法觀察GaN表面的晶體結構缺陷，而UVD的CL信號可以看到表面的晶體結構缺陷（黑點）。

對應產品型號：臺式掃描電鏡FlexSEM1000

紅外及微光夜視產業：日立提供電鏡、干涉儀解決方案列舉

紅外及微光夜視產品是指在無光照或弱光照條件下，利用紅外熱成像技術實現成像功能的產品。紅外夜視產業鏈涉及紅外光學材料、紅外鏡頭、紅外探測器等幾個關鍵環節。紅外探測器是紅外夜視產業鏈中技術和制造工藝難度要求最高的器件，紅外探測器用于將感應到的紅外光信號轉換為電信號，相當于普通數碼相機的CCD或CMOS傳感器。日立電鏡、干涉儀等可以為LED、LCD等提供表征解決方案。

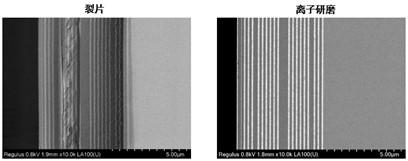

解決方案案例1：紅外濾光片多層結構分析。利用離子研磨儀可以將樣品截面平整加工，通過冷場電鏡優異的低電壓成像能力，可以觀察紅外濾光片的多層結構。

對應產品型號：冷場掃描電鏡Regulus8100、離子研磨儀IM4000II

平板顯示產業：日立提供電鏡、干涉儀解決方案列舉

新型平板顯示器件已成為數字電視、計算機、移動終端等新一代數字化整機產品的關鍵件，成為支撐全球信息產業持續發展的新經濟增長點之一，是戰略性的高科技產業。新型平板顯示器件分主要包括薄膜晶體管液晶顯示器件(TFT-LCD)、等離子顯示器件(PDP)、有機電致發光器件(OLED)、表面傳導電子發射器件(SED)等幾大類。日立干涉儀等可以為LCD等提供表征解決方案。

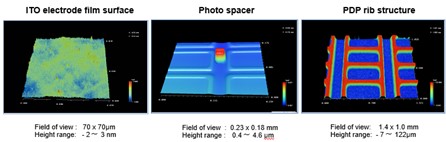

解決方案案例1： LCD材料的三維形貌觀察。VS1800可以實現無損、大面積、高分辨的表面3D形貌分析，可以滿足各類顯示材料和薄膜的高度、角度、粗糙度、膜厚測量需求。

對應產品型號：白光干涉儀VS1800

光伏產業產業：日立提供電鏡、干涉儀解決方案列舉

光伏電池，又稱太陽能電池，是一種有效吸收太陽能輻射并使之轉化為電能的半導體電子器件。根據所用材料的不同，分為多晶硅、單晶硅、非晶硅、多元化合物（如砷化鎵等III-V族化合物）、納米晶等太陽能電池。其中，硅系太陽能電池的市場占有率具有絕對優勢，其中多晶硅、單晶硅太陽能電池又稱為晶體硅太陽能電池，占全球太陽能電池的90%左右，非晶硅太陽能電池為薄膜太陽能電池，是產業未來的發展方向。日立電鏡、Map 3D軟件等可以對太陽能電池進行三維形貌觀察。

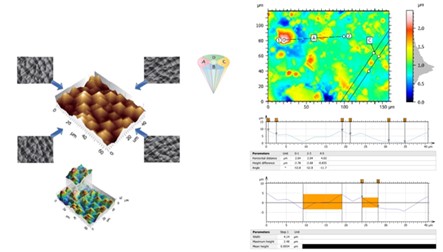

解決方案案例1：太陽能電池三維形貌觀察。Hitachi Map 3D軟件配合BSE探測器可以對樣品表面的三維形貌進行觀察和測量。上圖左邊為太陽能電池表面金字塔結構的三維形貌。

對應產品型號：日立掃描電鏡、Hitachi Map 3D軟件
