看得見才安心，MPPC單光子響應實測波形圖來了
瀏覽量(2399)
本文將通過一款典型的MPPC模塊C13365-3050SA（內置探測器型號為S13360-3050CS）的實測數據為大家演示MPPC的噪聲特性、單光電子響應、時間特性、LED信號響應等輸出波形樣式，幫助大家理解MPPC。
測試設備： C13365-3050SA 模塊由 MPPC（S13360-3050CS）、信號放大器電路、高壓電源電路和溫度補償電路組成。受光面為 3 × 3 mm，像素尺寸50 μm，像素數量3600個，信號輸出為模擬信號。 測試條件： ● 暗箱避光；● 環境溫度25 ℃左右；● 示波器輸出阻抗1 MHz。 測試項目（共9項）： ● 暗計數率；● 按脈沖余輝圖；● 串擾率；● 1 p.e.波形圖；● 1 p.e.與2p.e.波形對比；● 暗脈沖堆疊波形圖；● 上升時間&下降時間；● 大脈沖信號輸出波形；● 寬脈沖信號輸出波形。 暗計數率
C13365-3050SA上電后示波器會立即出現響應，信號基線在0 mV左右，單光電子幅值約23 mV，其他情況則可能器件出現異常。

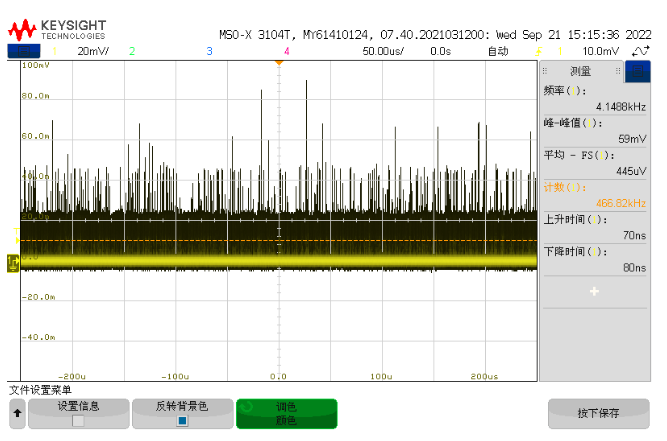

2、暗計數如何分布，p.e.指的是什么?
暗計數隨機分布，除了有1 p.e.( photon equivalent，等效光電子數)，還有2 p.e.和3 p.e.信號。
3、上電后，暗計數為什么會上升？
模塊上電后，通過溫度傳感器（LM94021）輸出電壓顯示局部溫度上升，進一步由于電源模塊（C11204-01）的溫度補償功能，反向偏壓增加，暗計數率變大，半小時后穩定在580 kHz左右。

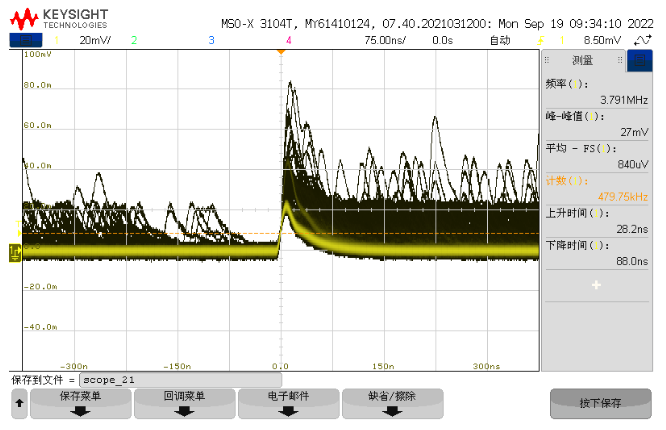

暗脈沖余輝圖
單光子信號幅值約為23 mV。
暗脈沖觸發后，后脈沖效應會導致脈沖數比觸發前多。
由于串擾效應，導致MPPC的暗脈沖除了有1 p.e.信號還有2，3，4 p.e.等信號。
2 p.e.信號是1 p.e.信號幅值的兩倍，脈寬相同，其他p.e.信號類推。

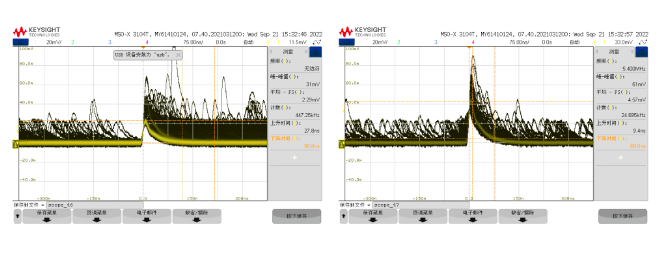

串擾率
閾值分別設置為0.5 p.e.和1.5 p.e.時，暗計數率分別為447 kHz/s和24.7 kHz/s；串擾率計算：crosstalk=N1.5 p.e./N0.5p.e. ≈ 5.5%；
實測串擾率比S13360-3050的典型值（3%）偏大，這是因為暗計數的堆積或者后脈沖的影響，日本在測試串擾率時調整了輸出波形，從而消除了堆積的影響。

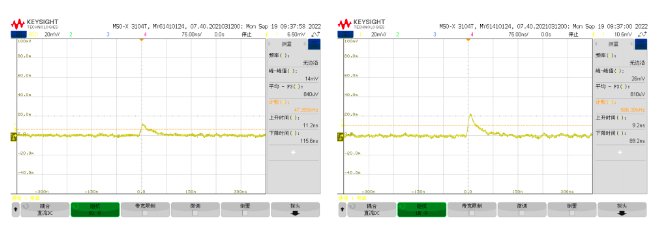

1 p.e.波形圖
示波器輸入阻抗有兩種，示波器50 Ω負載(左)，示波器1 MΩ負載（右）。推薦使用終端電阻為10 kΩ到1 MΩ。

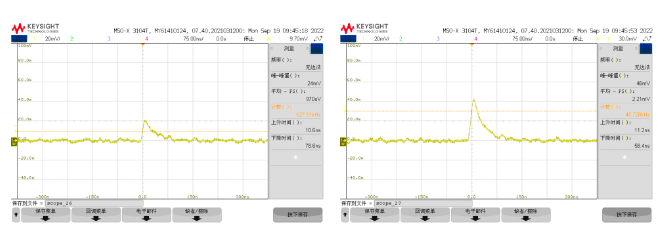

1 p.e.與2p.e.波形對比
1 p.e波形（左），2 p.e波形（右），2 p.e.信號是1 p.e.信號幅值的兩倍。
