“軟硬”兼顧，X射線無損檢測全新方案
瀏覽量(1476)
在食品檢測等領域，X射線無損檢測有助于發現異物，提升產品質量。但包裝好的食物等樣品本身薄厚不均，互相重疊，會加大異物識別的難度。
所以要在厚度變化很大的物體中區分出不同的物質，就需要更多的信息，濱松DualXTRAX軟硬件方案中，采用雙能X射線線陣掃描相機獲取兩個能量范圍X射線的成像數據+對應的算法完美地解決了這一問題。
借此方案，我們為您提供免費打樣服務，點擊此處，填寫問卷，進行預約。
有關X射線在線檢測的原理想必大家耳熟能詳，因此在這里我們直接來分享一下利用濱松
DualXTRAX軟硬件解決方案做出來的案例。

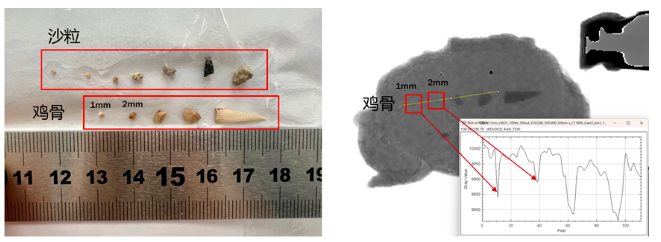

在本案例中，雞肉當中混合了大小從1mm-5 mm不等，厚度為1 mm左右的雞骨碎屑。
堅果里挑沙粒

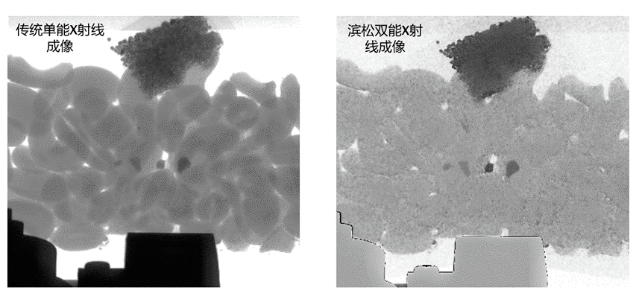

在本案例中，直徑大約2 mm-5 mm的沙粒混在堅果中，由于堅果之間有非常多的重疊，在單能X射線成像中，堅果部分的灰度值起伏非常劇烈，因此無法有效地從圖像中分離出沙粒。
在濱松DualXTRAX成像方案中，經過雙能相機采集和算法處理，由于堅果厚度造成的圖像灰度值區別被消除，沙粒因此很容易地被檢測出來。

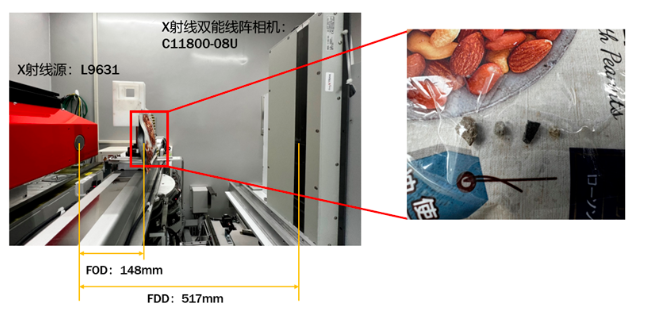

圖3 實驗內部產品擺放展示
雞肉混合雞骨
在本案例中，在雞肉當中混合了各種形狀，尺寸從3 mm-40 mm不等的雞骨，在傳統單能X射線成像中，由于雞肉厚度的不同導致圖像灰度值起伏很大，很難區分出其中的雞骨。

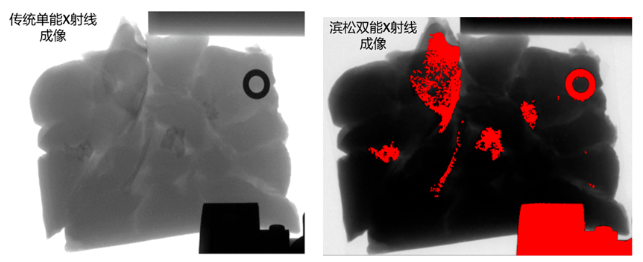

圖4 在X射線圖像中標出存在的雞骨

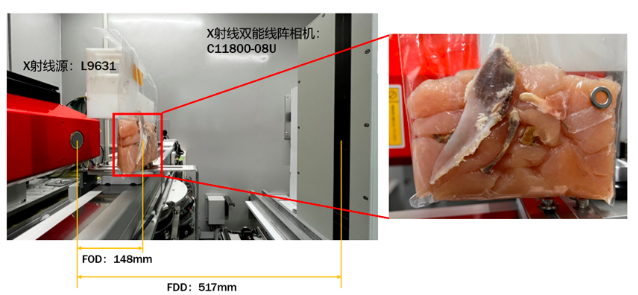

圖5 實驗內部產品擺放展示
小結：
在濱松中國的實驗室中，我們已經采用濱松DualXTRAX方案，成功實現了高分辨率（1 mm）、高速（最快100 m/min）、精準的異物檢測。
DualXTRAX軟硬件方案說明
DualXTRAX軟件算法
由于雙能X射線線陣掃描相機獲得了高低兩種能量范圍的X射線穿透物體后的信息，因此可以通過對比兩種能量的圖像，消除穿透厚度對X射線吸收的影響，只保留了由于X射線吸收率的不同導致的圖像灰度值的差異，因此在經過了DualXTRAX算法的處理后，圖像的灰度值將只代表穿過物體吸收率的差異，不同吸收率的物體在圖像上就會以不同的灰度值呈現，大大降低了異物識別的難度。
硬件產品

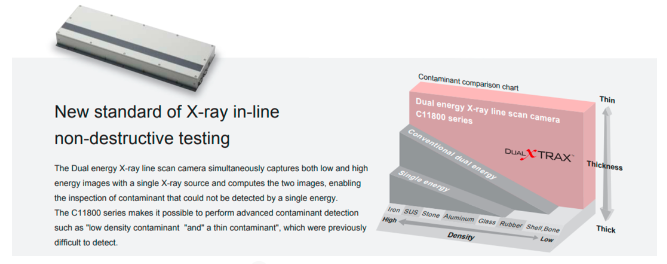

想必大家在案例展示階段就已經看到濱松所提供的的硬件設備：雙能X射線線陣掃描相機C11800-08U。
采用雙層傳感器，可以同時分別響應X射線當中的低能部分和高能部分，獲得了兩個能量X射線的穿透圖像信息。點擊此處，了解產品信息詳情。

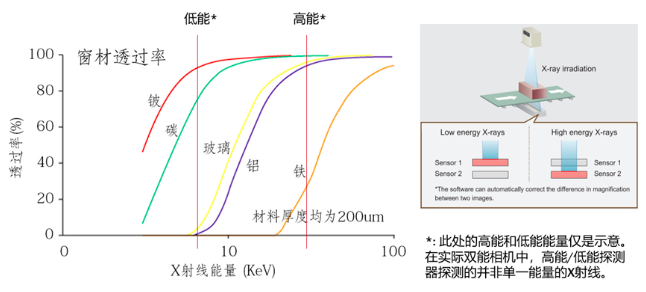

圖7 雙能X射線相機的原理示意
X射線成像原理科普

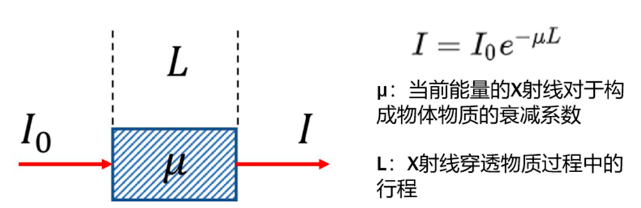

當X射線穿過物體時，其強度會隨著穿透距離的增加而衰減，衰減的劇烈程度又和組成物體的材料成分相關。假設X射線穿透單一成分的物體，在進入物體前其強度為I0，穿過一段距離L后，X射線的強度I變為：

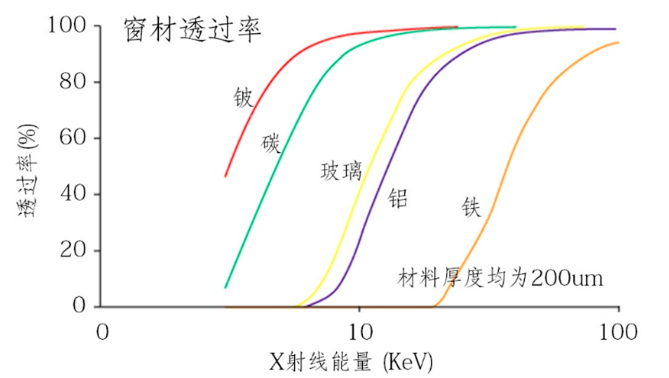

圖9 不同成分對于不同能量的
