籠式光路模塊

Model No: OE-OCS series

一、產品與技術概述 OE-OCS series

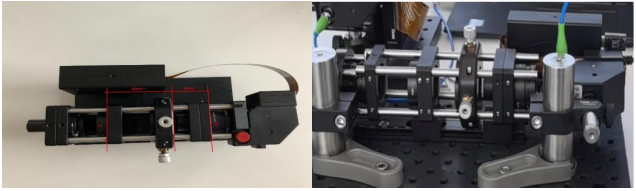

       籠式光路模塊是一款集模塊化設計、4f光學架構與精密光檔技術于一體的高端光學系統集成解決方案。通過精準遮擋空間光調制器（SLM/DMD）的0級衍射光，系統有效消除像場中間暗外圍亮的現象，大幅提升光強分布均勻性，實現高對比度干涉條紋與清晰成像。產品采用標準化組件與即插即用設計，支持多維擴展與快速光路搭建，廣泛應用于為光場調控，全息成像、生物傳感、激光加工等領域，為科研與工業應用提供穩定、高效的光學平臺。

 二、核心優勢與技術參數

1. 技術特點與優勢

4f光路架構+精密光檔：基于經典4f系統，通過傅里葉變換透鏡組分離衍射光場，配合高精度光檔精準遮擋0級光，消除雜散光干擾，使成像光強均勻性達±5%以內，干涉條紋對比度顯著提升。

模塊化設計與即插即用：標準化組件庫支持360°自由擴展，兼容16mm/30mm/60mm主流規格，快速搭建復雜光路，無需復雜調試。

高穩定性與抗干擾能力：四點鎖緊結構+整體剛性框架，振動抑制能力<λ/10（@10Hz），確保長期實驗或工業環境下的光路穩定性。

快速調節與兼容擴展：快拆機構+高兼容插件，秒級更換元件；預留多接口支持自定義模塊集成，突破平面堆疊限制，實現立體多維擴展。兼容主流品牌元件轉接件（Thorlabs、Newport等）

2. 技術參數

三、應用場景

1. 全息成像系統搭建

快速構建穩定的成像光路，通過4f光路+精密光檔消除0級光，生成高清晰度全息圖像。

適用于特種光束生成，光場調控等場景，均勻光強分布提升條紋清晰度，減少誤差，在振動或溫度波動環境中仍保持卓越穩定性。

2. 模塊化衍射成像系統

兼容SLM、DMD等空間光調制器，結合0級光消除技術，實現超分辨成像、多模式切換（明場/熒光/共聚焦）。

光學元件快速更換機制，靈活適配不同鏡頭與相機，滿足多學科高分辨率成像需求。

3. 精密測量與教學演示

標準化接口與組裝設計，簡化光路搭建流程，適用于光學原理教學與演示。

系統穩定性與可視化光路，幫助學生直觀理解4f光路原理及0級光消除機制。

四、選配件與訂購信息（Ordering Information）

 Optical Cage System—OE-OCS-XXX-YY-M

XXX：100，500對應100um和500um光檔的規格，

YY：16，30，60對應籠式系統四個接桿之間的間距16mm/30mm/60mm規格，

M： D對應含DPE，L 對應不含DPE的L型光路結構

定制服務：根據實驗需求提供光路設計、元件選型等解決方案
